真空浸渍式干式变压器
发布时间：2019/01/11

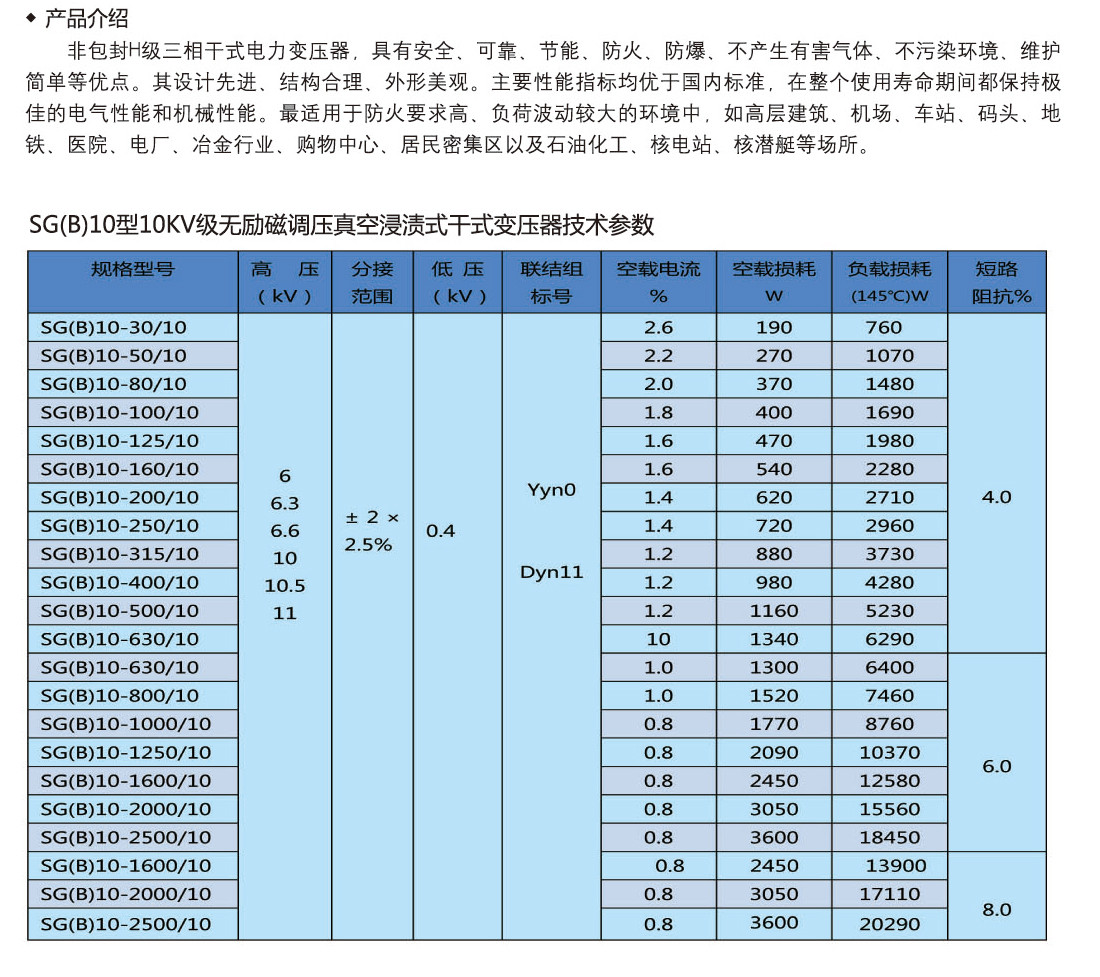

SG(B)11型10KV级无励磁调压真空浸渍式干式变压器技术参数
规格型号 |
高压 （kv） |
分接范围 |
低压 （kv） | 联结组标号 |
空载电流 % |
空载损耗 W | 负载损耗 （145℃）W |
短路阻抗% |
SG(B)11-30/10 |
6 6.3 6.6 10 10.5 11 |
±2×2.5% |
0.4 | Yyn0 Dyn11 | 2.4 | 170 | 760 | 4.0 |
SG(B)11-50/10 | 2.4 | 240 | 1070 | |||||
SG(B)11-80/10 | 1.8 | 330 | 1480 | |||||
SG(B)11-100/10 | 1.8 | 360 | 1690 | |||||
SG(B)11-125/10 | 1.6 | 420 | 1980 | |||||
SG(B)11-160/10 | 1.6 | 480 | 2280 | |||||
SG(B)11-200/10 | 1.4 | 550 | 2710 | |||||
SG(B)11-250/10 | 1.4 | 640 | 2960 | |||||
SG(B)11-315/10 | 1.2 | 790 | 3730 | |||||
SG(B)11-400/10 | 1.2 | 880 | 4280 | |||||
SG(B)11-500/10 | 1.2 | 1040 | 5230 | |||||
SG(B)11-630/10 | 1.0 | 1200 | 6290 | |||||
SG(B)11-630/10 | 1.0 | 1170 | 6400 | 6.0 | ||||
SG(B)11-800/10 | 1.0 | 1360 | 7460 | |||||
SG(B)11-1000/10 | 1.0 | 1590 | 8760 | |||||
SG(B)11-1250/10 | 1.0 | 1880 | 10370 | |||||
SG(B)11-1600/10 | 1.0 | 2200 | 12580 | |||||
SG(B)11-2000/10 | 0.8 | 2740 | 15560 | |||||
SG(B)11-2500/10 | 0.8 | 3240 | 18450 | |||||
SG(B)11-1600/10 | 0.8 | 2200 | 13900 | 8.0 | ||||
SG(B)11-2000/10 | 0.8 | 2740 | 17110 | |||||
SG(B)11-2500/10 | 0.8 | 3240 | 20290 |
